SMG系列伺服電機
SMG系列伺服電機采用中慣量設計，即電機轉子的質量和轉動慣量適中，因此其控制性能更加穩定，適合一般運動控制應用。 SMG系列伺服電機配備高性能FD5P Pro，可實現精確的速度、位置、扭矩控制，適合高精度工業自動化控制。 SMG系列伺服電機采用直軸設計，具有高剛性和扭矩傳遞能力，適用于各種傳動系統。 SMG系列伺服電機效率高，可在短時間內完成各種高速運動控制任務。 SMG系列伺服電機采用優質電氣元件和機械元件，具有高可靠性和耐用性，適合各種重負載、高頻、高速等間歇循環運動應用。

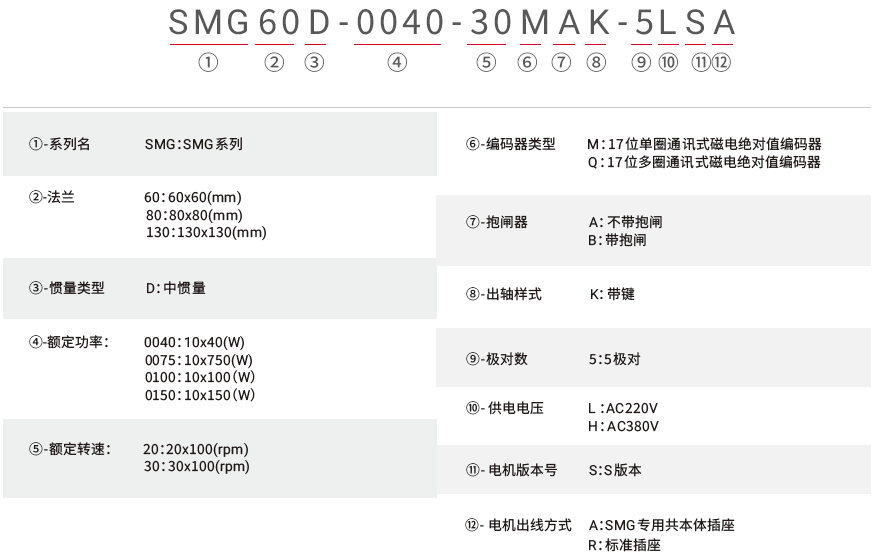

產品型號
SMG60D-0040-30□■K-5LSA
加入對比
取消對比
SMG80D-0075-30□■K-5LSA
加入對比
取消對比
SMG80D-0100-30□■K-5LSA
加入對比
取消對比
SMG130D-0100-20Q■K-5LSR
加入對比
取消對比
SMG130D-0150-20Q■K-5LSR
加入對比
取消對比
滑動顯示更多
電氣規格
收起
展開
額定電壓（VAC）
220
220
220
220
220
額定功率Pn(W)
400
750
1000
1000
1500
額定轉矩Tn(Nm)
1.27
2.39
3.18
4.77
7.16
額定轉速nN(rpm)
3000
3000
3000
2000
2000
額定電流In(A)
2.5
3.9
5.1
4.26
6.87
最大轉矩Tm(Nm)
3.81
7.17
9.54
14.31
21.48
最大電流Im(A)
8.4
12.6
16.3
13.19
21.45
最大轉速
6000
6000
6000
3000
3000
轉矩常數 Kt (Nm/A)
0.56
0.58
0.58
0.84
0.83
轉動慣量1 Jm (Kg?cm2 )
0.52
1.48
1.97
12.1
17.5
轉動慣量2 Jm (Kg?cm2 )
0.62（帶抱閘）
1.78（帶抱閘）
2.27（帶抱閘）
14.1（帶抱閘）
19.5（帶抱閘）
抱閘保持扭矩T(Nm)
1.52
3.8
3.8
16
16
抱閘額定功率（W）
7.3
8.5
8.5
23
23
抱閘額定電壓（VDC）
24
24
24
24
24
基本規格
收起
展開
法蘭
60
80
80
130
130
慣量
中慣量
中慣量
中慣量
中慣量
中慣量
絕緣等級
F
F
F
F
F
軸承徑向力F(N)
245
392
392
490
490
軸承軸向力F(N)
74
147
147
196
196
重量1 G(Kg)
1.1
2.1
2.5
5.2
6.6
重量2 G(Kg)
1.4（帶抱閘）
2.8（帶抱閘）
3.2(帶抱閘)
6.7(帶抱閘)
7.8(帶抱閘)
冷卻方式
全封閉，自冷卻
全封閉，自冷卻
全封閉，自冷卻
全封閉，自冷卻
全封閉，自冷卻
防護等級
IP65
IP65
IP65
IP65
IP65
使用環境
收起
展開
溫度
﹣20～40℃（不結冰）
﹣20～40℃（不結冰）
﹣20～40℃（不結冰）
﹣20～40℃（不結冰）
﹣20～40℃（不結冰）
濕度
90％RH以下(無凝露）
90％RH以下(無凝露）
90％RH以下(無凝露）
90％RH以下(無凝露）
90％RH以下(無凝露）
環境
遠離腐蝕，可燃性氣體，油滴，灰塵
遠離腐蝕，可燃性氣體，油滴，灰塵
遠離腐蝕，可燃性氣體，油滴，灰塵
遠離腐蝕，可燃性氣體，油滴，灰塵
遠離腐蝕，可燃性氣體，油滴，灰塵
海拔
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
